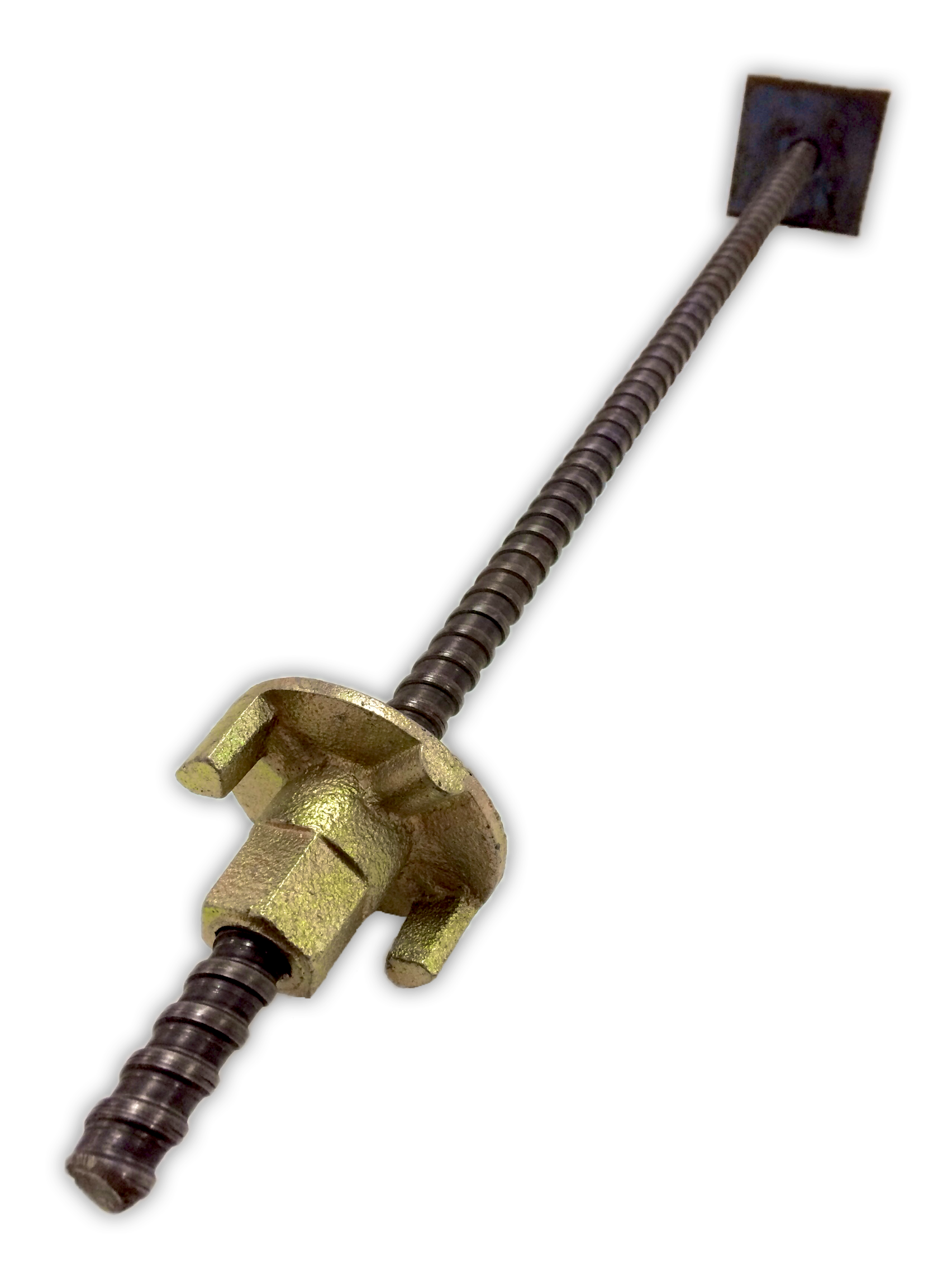

Rosca passo 10mm Flange soldada 7,5cm x 7,5cm Carga de ruptura = 10t
A Barra de Ancoragem é o travamento mais simples e versátil para formas na construção civil.
Fabricada em Aço ASTM A-36 e com flange soldada por processo automatizado proporciona rigidez e segurança nos travamentos. A sua rosca grossa e de passo longo, 10mm, é robusta e muito adequada as condições de trabalho de uma obra.
Acabamento: Podem ser fornecidas sem acabamento superficial ou com Galvanização Eletrolítica (mais indicado para cidades litorâneas).
Função:
Travamento de formas de pilares, muros, paredes e vigas durante a execução de estruturas concretadas in loco.
Cuidados na utilização:
Preferencialmente não bater na porca para travar a forma. Para isso servem as “asas” e o sextavado da porca. O próprio martelo, com seu lado oposto, ou um pedaço de ferro da obra pode ser usado como alavanca para o aperto da porca.
Não é necessário dar muita pressão na porca, apenas o suficiente para estancar a forma. Mais aperto não trará mais resistência ao conjunto.
Sempre após a concretagem verifique se a rosca não ficou suja de concreto. Caso tenha ocorrido limpe-a imediatamente após a concretagem com um jato de água. Após a secagem do concreto será muito mais difícil e irá atrasar a desforma.
Manuseio, Armazenagem e Manutenção:
Apesar de serem peças muito robustas e resistentes as barras de ancoragem foram projetadas para sofrer esforço axial, portanto se forem jogadas, atiradas ou ficarem mal acondicionadas podem ser entortadas e até ter a sua flange arrancada.
Recomendamos que a armazenagem seja feita em local coberto e seco.
Barras de Ancoragem - As barras de ancoragem podem ser agrupadas conforme o seu comprimento e amarradas em fardos de 10 peças, sendo 5 para um lado e 5 para o outro. Dois pontos com arame queimado são suficientes. Após isso podem ser empilhadas, sendo a primeira carreira na transversal e a seguinte na longitudinal, sempre alternando. É importante colocar dois sarrafos debaixo da primeira carreira para que essa não fique em contato direto com o solo. Não há limite para empilhamento máximo, deve se usar o bom senso para que não haja risco de tombamento da pilha.
Porcas de Ancoragem e Presilhas para Sargento – As porcas e as presilhas podem ser colocadas em tonéis ou “meio tonéis”.
É importante que as peças sejam armazenadas limpas. Recomendamos que as barras sejam “levemente” oleadas para prevenir a oxidação.
Especificações e Capacidades:
Características
Barra de Ancoragem
Porca de Ancoragem
Presilha para
Sargento
Comprimento
Qualquer comprimento
até 6,22m¹
-
13cm
Altura
-
4,5cm
-
Flange
Solda Robotizada
#4,75mm x 7,5 x 7,5cm
Ø 7,6cm
-
Rosca
5/8'' - Passo 10mm
5/8'' - Passo 10mm
-
Carga de ruptura
10ton
-
-
Carga de trabalho
5ton
-
-
Espaço para sarrafo
-
-
3cm
¹Preços especiais para os comprimentos submúltiplos de 6,22m. Ver a tabela abaixo.
Comprimentos disponíveis:
Código INTERFORMA
Descrição
20.1560.0515.0
Barra de Ancoragem 5/8'' P-10 x 515mm com flange soldada
20.1560.0565.0
Barra de Ancoragem 5/8'' P-10 x 565mm com flange soldada
20.1560.0620.0
Barra de Ancoragem 5/8'' P-10 x 620mm com flange soldada
20.1560.0690.0
Barra de Ancoragem 5/8'' P-10 x 690mm com flange soldada
20.1560.0775.0
Barra de Ancoragem 5/8'' P-10 x 775mm com flange soldada
20.1560.0885.0
Barra de Ancoragem 5/8'' P-10 x 885mm com flange soldada
20.1560.1035.0
Barra de Ancoragem 5/8'' P-10 x 1.035mm com flange soldada
20.1560.1240.0
Barra de Ancoragem 5/8'' P-10 x 1.240mm com flange soldada
20.1560.1555.0
Barra de Ancoragem 5/8'' P-10 x 1.555mm com flange soldada
20.1560.2070.0
Barra de Ancoragem 5/8'' P-10 x 2.070mm com flange soldada
20.1560.3110.0
Barra de Ancoragem 5/8'' P-10 x 3.110mm com flange soldada
20.1560.6220.0
Barra de Ancoragem 5/8'' P-10 x 6.220mm com flange soldada
72.4000.0009.0
Trava p/Concretagem 5/8'' P-10 ZA
52.2213.9000.0
Presilha para Sargento de Viga 13cm ZB
Obs: Mantemos estoque permanente das peças em negrito
Acessórios:
Trava p/Concretagem 5/8'' P-10 ZA, Presilha para Sargento de Viga 13cm ZB.
